کابل کشی ساخت یافته شبکه چیست؟ آموزش | نکات | استانداردها

آیا تا به حال با شبکه‌ای روبه‌ رو شده‌اید که مدام قطع و وصل شود، سرعتش افت کند یا پیدا کردن یک کابل در آن مثل جست‌ وجوی سوزن در انبار کاه باشد؟! شبکه‌ای که کابل‌کشی اصولی نداشته باشد، عملکرد سازمان را مختل می‌کند و هزینه‌های نگهداری را بالا می‌برد. در این مطلب با کابل کشی ساخت یافته یا ساختار یافته آشنا می‌شوید، به سوال کابل‌کشی ساخت‌یافته شبکه چیست؟ پاسخ می‌دهیم و می‌بینید چطور می‌توان یک زیرساخت پایدار، قابل ارتقا و مدیریت شده ایجاد کرد.

در ادامه این مقاله از نیکنامان آی تی، مراحل طراحی و اجرا، استانداردهای معتبر، نکات کلیدی عملی و تفاوت‌های کابل‌کشی افقی و عمودی را به‌ صورت گام‌ به‌ گام بررسی خواهیم کرد.

کابل‌کشی ساخت‌یافته شبکه چیست؟

کابل‌کشی ساخت‌یافته (Structured Cabling) در واقع پایه و اساس هر شبکه‌ی مدرن است. این روش یک چارچوب استاندارد و منظم برای طراحی و اجرای زیرساخت‌های ارتباطی فراهم می‌کند.

تفاوت اصلی آن با کابل‌کشی‌های سنتی، در نظم و قابلیت ارتقا آن است؛ جایی که همه کابل‌ها (چه مسی و چه فیبر نوری) طبق نقشه‌ای دقیق از مسیرهای مشخص عبور کرده و در نهایت به یک نقطه مرکزی مانند رک یا اتاق تجهیزات متصل می‌شوند.

ساختار این نوع کابل‌کشی معمولاً از چند بخش اصلی تشکیل شده است:

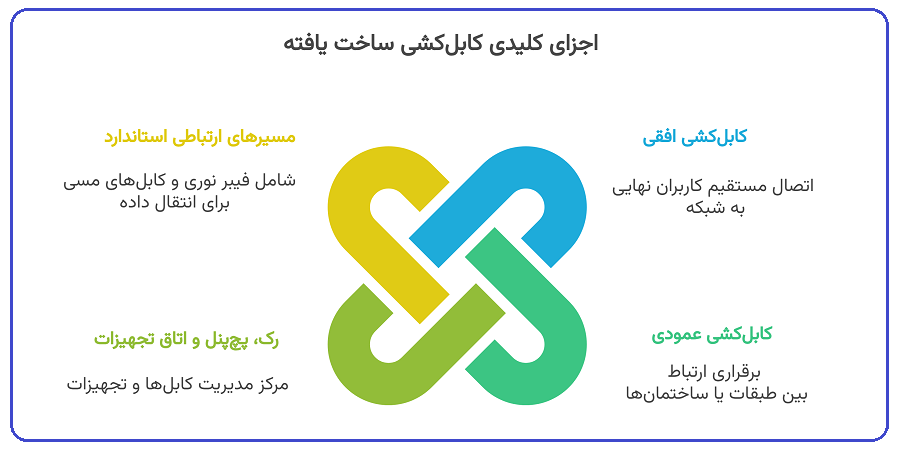

• کابل‌کشی افقی: اتصال مستقیم کاربران نهایی مثل کامپیوترها، لپ‌تاپ‌ها و تلفن‌ها به شبکه.
• کابل‌کشی عمودی: برقراری ارتباط بین طبقات یک ساختمان یا حتی بین چند ساختمان برای داشتن شبکه‌ای پایدار و پرسرعت.
• رک، پچ‌پنل و اتاق تجهیزات: مرکز اصلی مدیریت کابل‌ها و تجهیزات که همه اتصالات به آنجا ختم می‌شود.
• مسیرهای ارتباطی استاندارد: شامل فیبر نوری و کابل‌های مسی برای انتقال داده، صدا، تصویر و حتی سیستم‌های هوشمند.

اجزای کلیدی و مهم در کابل کشی ساخت یافته چه هستند؟

مزیت بزرگ کابل‌کشی ساخت‌یافته، قابلیت توسعه و ارتقا در آینده است. به زبان ساده یعنی اگر در آینده نیاز سازمان به پهنای باند بیشتر یا تعداد کاربران بالاتر باشد، بدون نیاز به طراحی مجدد کل زیرساخت، می‌توان شبکه را به‌ روزرسانی کرده و ارتقا داد. این ویژگی باعث می‌شود هزینه‌های نگهداری کاهش یابد و عمر مفید تجهیزات افزایش پیدا کند.

5 مرحله عملیاتی اجرای کابل‌کشی ساخت‌یافته

اجرای کابل‌کشی یا سیم‌کشی شبکه یک فرآیند مهندسی‌شده است که باید طبق استانداردهای جهانی مانند TIA/EIA انجام شود. اگر این مراحل به‌ درستی انجام شوند، شبکه علاوه بر عملکرد پایدار، توسعه و مدیریت آسانی خواهد داشت.

۱. طراحی و نیازسنجی

اولین قدم، بررسی دقیق نیازهای سازمان است. باید بدانیم چه تعداد کاربر قرار است از شبکه استفاده کنند، چه سرویس‌هایی (اینترنت، VoIP، سرور، دوربین مداربسته) مورد نیاز است و رشد احتمالی شبکه در آینده چقدر خواهد بود.

بر همین اساس نوع کابل انتخاب می‌شود؛ به‌ طور مثال:در یک شرکت کوچک، کابل‌های Cat6 پاسخگو هستند. در شبکه‌های بزرگ‌تر یا دیتاسنترها، ترکیبی از Cat6a و فیبر نوری پیشنهاد می‌شود.

۲. آماده‌سازی مسیرها و زیرساخت

قبل از اجرای کابل‌کشی، باید مسیرها و زیرساخت‌های لازم آماده شوند. در این مرحله ابتدا مسیر حرکت کابل‌ها مشخص می‌شود و بر اساس آن از تجهیزات مناسب مثل ترانکینگ، داکت یا سینی کابل برای عبور منظم کابل‌ها استفاده می‌گردد.

سپس محل مناسبی برای نصب رک و اتاق تجهیزات در نظر گرفته می‌شود تا دسترسی و مدیریت شبکه در آینده ساده‌تر باشد. همچنین رعایت فاصله کافی بین کابل‌های شبکه و کابل‌های برق اهمیت زیادی دارد، زیرا این کار از ایجاد نویز و اختلال در سیگنال جلوگیری می‌کند.

۳. اجرای کابل‌کشی افقی و عمودی

در مرحله بعد، کابل‌ها دقیقاً طبق نقشه طراحی‌شده کشیده می‌شوند. کابل‌کشی افقی معمولاً از رک تا پریز کاربر انجام می‌شود و بیشتر از کابل‌های Cat6 یا Cat6a استفاده می‌گردد.

در مقابل، کابل‌کشی عمودی وظیفه برقراری ارتباط میان طبقات یک ساختمان یا حتی بین چند ساختمان مختلف را بر عهده دارد که اغلب با استفاده از کابل فیبر نوری انجام می‌شود. رعایت این تفکیک، باعث می‌شود شبکه هم در سطح کاربران و هم در ارتباطات گسترده‌تر، اتصال مداوم و بدون اختلال داشته باشد.

۴. نصب رک و پچ‌پنل

در این مرحله، تمام کابل‌ها به رک هدایت شده و روی پچ‌پنل متصل می‌شوند. این روش مدیریت شبکه را بسیار ساده‌تر می‌کند، امکان تغییر یا گسترش شبکه در آینده را فراهم می‌سازد و در کنار برچسب‌گذاری دقیق کابل‌ها، عیب‌یابی مشکلات شبکه سریع‌تر و راحت‌تر انجام می‌شود.

۵. تست و تحویل نهایی

آخرین مرحله، تست کیفیت کابل‌کشی است. با استفاده از دستگاه‌های تست حرفه‌ای مثل Fluke، مواردی مثل طول کابل، کیفیت سیگنال، نویز و صحت اتصالات بررسی می‌شود. تنها در صورت تأیید این تست‌ها، پروژه آماده تحویل خواهد بود.

استانداردهای کابل‌کشی ساخت‌ یافته

رعایت استانداردهای بین‌المللی در کابل‌کشی ساخت‌یافته تضمین می‌کند که شبکه از نظر کیفیت، پایداری، سازگاری تجهیزات و توسعه‌ پذیری مطابق با اصول جهانی اجرا شود. مهم‌ترین استانداردها عبارت‌اند از:

استاندارد ANSI/TIA-568

ویژگی‌های اصلی آن عبارتند از:

• پرکاربردترین استاندارد در پروژه‌های سازمانی و تجاری است.
• طول مجاز کابل‌ها، نوع کابل (Cat5e, Cat6, Cat6a, Cat7)، نوع سوکت (RJ45) و توپولوژی را مشخص می‌کند.
• این استاندارد مبنای اکثر پروژه‌های کابل‌کشی در ایران و جهان محسوب می‌شود.

استاندارد ISO/IEC 11801

به طور خلاصه می‌توان گفت:

• یک استاندارد بین‌المللی جامع که به‌ طور گسترده در اروپا و سایر کشورها مورد استفاده قرار می‌گیرد.
• هدف اصلی آن ایجاد سازگاری جهانی بین تجهیزات برندهای مختلف است.
• این استاندارد علاوه بر کابل مسی و فیبر نوری، مسیرهای ارتباطی در ساختمان‌ها را نیز پوشش می‌دهد.

استاندارد TIA-942

به طور ساده میتوان گفت:

• این استاندارد، طراحی و اجرای زیرساخت‌ها در مراکز داده (Data Centers) را هدایت می‌کند.
• شامل جزئیات مربوط به طراحی اتاق تجهیزات، رک‌ها، مسیرهای کابل، فیبر نوری و سیستم‌های پشتیبان است.
• هدف آن تضمین پایداری، افزونگی (Redundancy) و دسترس‌پذیری بالا در دیتاسنترهاست.

در ادامه به نکات مهم در اجرای سیم کشی توجه نمایید.

در طراحی و اجرای کابل‌کشی ساختار یافته به چه نکاتی باید توجه کنیم؟

نکات کلیدی در طراحی و اجرای کابل‌کشی ساخت‌ یافته

کابل‌کشی ساخت‌یافته فقط «کشیدن کابل» نیست؛ جزئیات کوچک در طراحی و اجرا می‌تواند کیفیت کل شبکه را تضمین یا نابود کند. مهم‌ترین نکات اجرایی عبارت‌اند از:

لیبل‌گذاری و مستندسازی دقیق

برچسب‌گذاری کابل‌ها و ثبت مسیر آنها در نقشه، مدیریت و عیب‌یابی شبکه را بسیار ساده‌تر می‌کند. بدون لیبل، پیدا کردن یک خطا در آینده مثل جست‌ وجوی سوزن در انبار کاه است.

رعایت فاصله ایمن از کابل برق

طبق استانداردهای TIA، کابل‌های شبکه باید حداقل ۳۰ سانتی‌متر از کابل‌های برق فشار قوی فاصله داشته باشند. این کار از ایجاد نویز و تداخل سیگنال جلوگیری می‌کند.

انتخاب کابل مناسب با توجه به نیاز به توسعه در آینده

برای دفاتر کوچک و متوسط، کابل شبکه Cat6 کفایت می‌کند؛ اما اگر به سرعت بالاتر و توسعه در سال‌های آینده فکر می‌کنید، استفاده از Cat6a یا فیبر نوری بهترین انتخاب است.

پیش‌بینی رشد شبکه در آینده

همیشه تعداد کابل بیشتری نسبت به نیاز فعلی نصب کنید. هزینه‌ی امروز برای کابل اضافه، بسیار کمتر از هزینه تغییر و طراحی دوباره در آینده است.

مدیریت کابل‌ها در رک

استفاده از نظم‌دهنده کابل (Cable Manager) علاوه‌بر اینکه رک را مرتب نگه می‌دارد، جریان هوای بهتری ایجاد کرده و عمر تجهیزات شبکه را افزایش می‌دهد.

نکات تکمیلی در کابل‌کشی ساختار‌یافته

علاوه بر مراحل اصلی عنوان شده در طراحی و اجرای کابل‌کشی، فناوری‌ها، تجهیزات و نکات کاربردی دیگری وجود دارند که اطلاع از آن‌ها به انتخاب بهتر و اجرای حرفه‌ای‌تر پروژه کمک می‌کند. مهم‌ترین آنها عبارتند از:

سوکت RJ45

سوکت RJ45 پرکاربردترین رابط در کابل‌کشی شبکه است که نقش آن اتصال کابل‌های مسی (Cat5e, Cat6, Cat6a) به تجهیزات است. کیفیت سوکت تأثیر مستقیم بر سرعت انتقال داده و میزان نویز دارد.

ترانکینگ و داکت شبکه

برای عبور کابل‌ها به‌صورت منظم و ایمن، از ترانکینگ و داکت استفاده می‌شود. تا علاوه بر زیبایی محیط و نظم، از آسیب‌دیدگی کابل‌ها جلوگیری کند و امکان مدیریت و تغییر مسیر آسان‌تری را در آینده فراهم نماید.

PoE (Power over Ethernet)

با استفاده از فناوری PoE می‌توان برق و داده از طریق همان کابل شبکه منتقل نمود. این ویژگی برای تجهیزاتی مانند دوربین‌های مداربسته، اکسس‌پوینت‌ها و تلفن‌های تحت شبکه (IP Phone) کاربردی است و هزینه کابل‌کشی برق را کاهش می‌دهد.

کابل Cat8

جدیدترین نسل کابل‌های مسی، Cat8 است که سرعتی تا ۴۰ گیگابیت بر ثانیه و پهنای باند ۲۰۰۰ مگاهرتز را پشتیبانی می‌کند. این کابل بیشتر در دیتاسنترها و پروژه‌های بسیار پرسرعت مورد استفاده قرار می‌گیرد و آینده کابل‌کشی مسی را نشان می‌دهد. البته تا امروز (شهریور ماه 1404) هنوز در بازار داخلی ایران رواج نیافته است و فناوری جدیدی است.

اتاق سرور (Server Room)

در پروژه‌های سازمانی، شرکت‌های بزرگ و کوچک، طراحی اصولی اتاق سرور اهمیت بالایی دارد. در این فضا رک‌ها، پچ‌پنل‌ها، سوئیچ‌ها و سرورها قرار می‌گیرند. رعایت شرایط محیطی مانند خنک‌سازی مناسب، کنترل رطوبت و ایمنی برق برای حفظ ایمینی و افزایش عمر تجهیزات بسیار ضروری است.

کانکتورهای MPO/MTP

در کابل‌کشی فیبر نوری، به‌ویژه در دیتاسنترها، از کانکتورهای MPO/MTP استفاده می‌شود. این کانکتورها (MPO (Multi-Fiber Push-On) وMTP (Mechanical Transfer Push-On) که در واقع نوعی کانکتور فیبر نوری چند رشته‌ای هستند) قابلیت اتصال هم‌زمان چندین رشته فیبر را دارند و برای سرعت‌های ۴۰ و ۱۰۰ گیگابیت ایده‌آل هستند.

کانکتورهای MPO/MTP می‌توانند ۱۲، ۲۴ یا حتی ۷۲ تار فیبر نوری رو هم‌زمان داخل یک کانکتور جا بدهند.

کابل‌کشی فیبر نوری داخل ساختمان

در نظر داشته باشید که فیبر نوری فقط برای ارتباط بین ساختمان‌ها استفاده نمی‌شود. در پروژه‌های جدید، از Fiber to the Office (FTTO) برای توزیع اینترنت پرسرعت در داخل ساختمان نیز استفاده میشود. این روش، امکان توسعه شبکه در آینده را تضمین می‌کند.

پچ‌کورد و کیستون

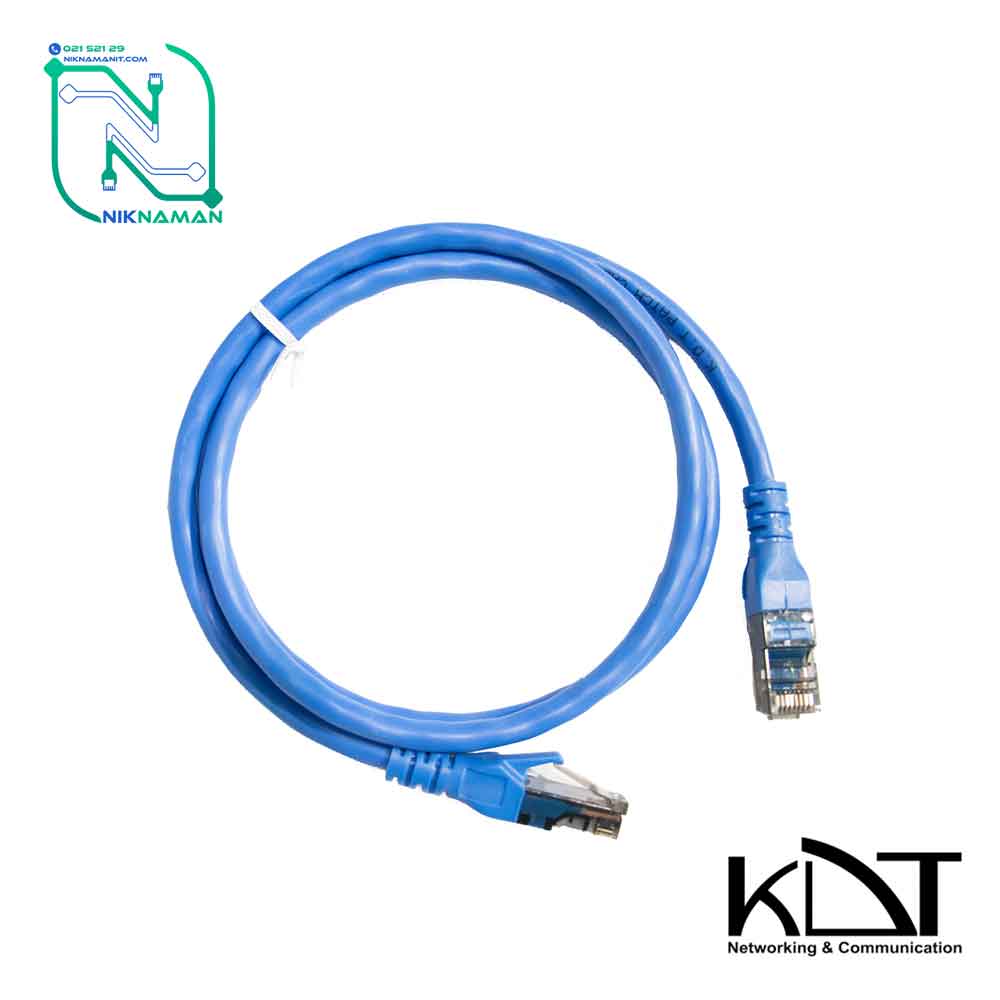

پچ‌کوردها کابل‌های کوتاه آماده مصرفی هستند که اتصال بین پچ‌پنل و سوئیچ یا پریز و سیستم کاربر را برقرار می‌کنند. کیستون‌ها نیز ماژول‌های کوچکی هستند که در پریزها و پچ‌پنل‌ها برای اتصال مطمئن کابل، مورد استفاده قرار می‌گیرند.

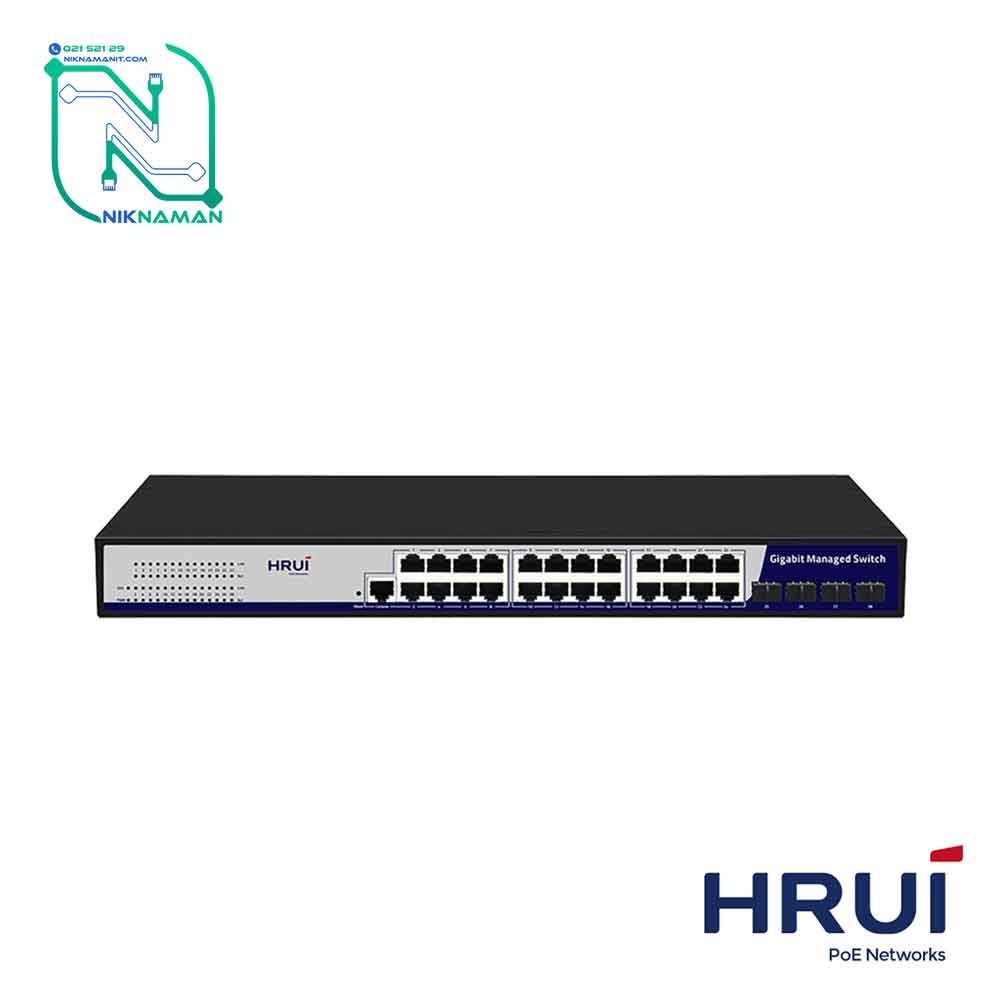

♦◊♦  لیست قیمت پچ‌کورد شبکه آماده ♦♦

برندهای معتبر کابل شبکه

انتخاب تجهیزات از برندهای معتبر، در کیفیت و پایداری شبکه بسیار مهم است. برندهای بین‌المللی مانند Nexans، Legrand ، D-Link، KDT و Infilink در پروژه‌های کابل‌کشی حرفه‌ای استفاده می‌شوند.

قیمت کابل‌کشی ساخت‌یافته

هزینه اجرای کابل‌کشی به عوامل مختلفی از جمله: نوع کابل (Cat6 یا فیبر نوری)، متراژ پروژه، تجهیزات جانبی (رک، پچ‌پنل، ترانکینگ و…) و برند انتخابی بستگی دارد. هرچند ممکن است هزینه اولیه کمی زیاد باشد، اما در بلندمدت موجب کاهش خرابی‌ها و نگهداری آسان‌تر شبکه می‌شود.

کابل‌کشی افقی شبکه چه تفاوتی با کابل‌کشی عمودی دارد؟

تفاوت کابل‌کشی افقی و عمودی

یکی از پرسش‌های رایج در طراحی شبکه این است که کابل‌کشی افقی (Horizontal Cabling) چه تفاوتی با کابل‌کشی عمودی یا ستون‌فقرات (Backbone Cabling) دارد؟ کدام بهتر است؟ چه طور تشخیص دهیم از کدام روش باید استفاده کنیم؟ در واقع، این دو بخش مکمل یکدیگرند و هر کدام نقش مهمی در پایداری و کارایی شبکه ایفا می‌کنند.

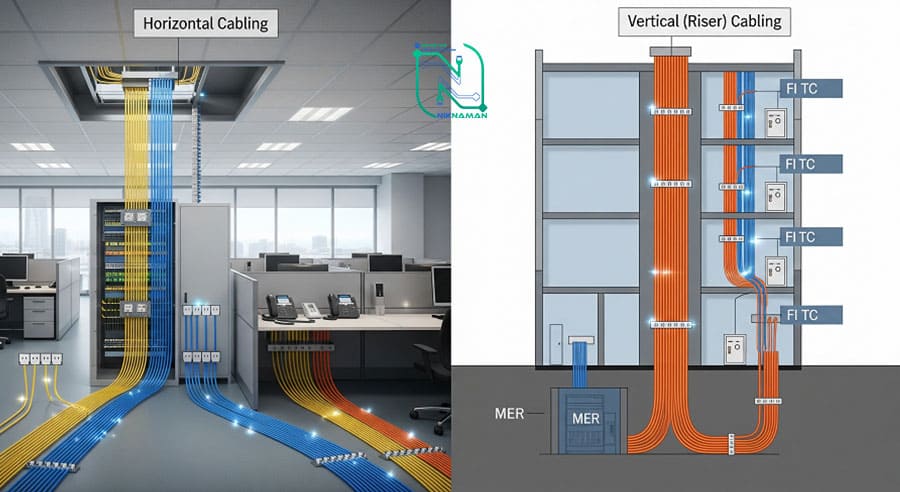

جدول زیر مقایسه‌ی دقیق این دو روش کابل‌کشی را نشان می‌دهد:

نکته مهم: تنها استفاده از کابل‌کشی افقی کافی نیست. در یک شبکه سازمانی پایدار، هر دو بخش افقی و عمودی باید با رعایت استانداردها طراحی و پیاده‌سازی شوند تا شبکه در آینده قابلیت توسعه و ارتقا داشته باشد.

سوالات متداول

در ادامه به سوالات پرتکرار کاربران در مورد سیم کشی شبکه توجه نمایید:

• آیا کابل‌کشی ساخت‌یافته فقط برای شرکت‌های بزرگ است؟

خیر، حتی دفاتر کوچک هم از مدیریت ساده‌تر و کاهش هزینه‌های نگهداری بهره‌مند می‌شوند.

• هزینه اجرای کابل‌کشی ساخت‌یافته چقدر است؟

بسته به متراژ و نوع کابل متفاوت است، اما نسبت به شبکه‌های بی‌نظم مقرون‌ به‌ صرفه‌تر است.

• بهترین نوع کابل کدام است؟

Cat6 استاندارد و اقتصادی است، اما برای توسعه‌پذیری در آینده Cat6a یا فیبر نوری پیشنهاد می‌شود.

• آیا محدودیتی در متراژ کابل مسی در کابل کشی افقی وجود دارد؟

بله، حداکثر طول کابل افقی ۹۰متر است و برای بیشتر از آن باید فیبر استفاده شود.

• چرا رعایت استاندارد در کابل‌کشی مهم است؟

استانداردهای کابل‌کشی، شبکه را پایدارتر، قابل ارتقا و عیب‌یابی آن را ساده‌تر می‌کنند.

جمع‌بندی

کابل‌کشی ساخت‌یافته یا ساختار یافته، پایه و اساس هر شبکه پایدار است. با رعایت استانداردها، مدیریت اصولی کابل‌ها و پیش‌بینی برای توسعه‌های بعدی در آینده، شبکه‌ای سریع، قابل ارتقا و کم‌هزینه خواهید داشت که حتی دفاتر کوچک هم می‌توانند از مزایای آن بهره‌مند شوند.
