رک چیست؟ | معرفی انواع رک شبکه، اجزا و کاربردها

اگر تا به حال به اتاق‌های مانیتورینگ یا بانک‌ها دقت کرده باشید، جعبه‌های فلزی بزرگی را دیده‌اید که چراغ‌های رنگی داخل آن‌ها چشمک می‌زنند. این جعبه‌ها که به آن‌ها ‘رک شبکه’ گفته می‌شود، خانه و نظم‌دهنده تجهیزات شبکه شما هستند. بدون رک، سرورها، سوئیچ‌ها و دیگر تجهیزات شبکه می‌توانند به‌هم ریخته و حتی آسیب‌پذیر شوند. در این مقاله، با انواع رک، اجزا و کاربردهای آن آشنا می‌شوید تا بهترین انتخاب را برای دفتر، دیتاسنتر یا پروژه‌های صنعتی خود داشته باشید.

رک شبکه چیست؟

رک شبکه یک محفظه فلزی استاندارد است که برای نصب، نگهداری و سازماندهی تجهیزات شبکه مانند سرور، سوئیچ، روتر، پچ‌پنل و UPS استفاده می‌شود. این تجهیزات به‌ صورت عمودی و منظم داخل رک قرار می‌گیرند تا دسترسی، مدیریت و نگهداری آن‌ها ساده‌ و ایمن‌ باشد. رک‌ها معمولاً بر اساس استاندارد ۱۹ اینچ طراحی می‌شوند تا تجهیزات رک‌مونت بدون نیاز به تغییر یا تنظیم خاص داخل آن نصب شوند. این استاندارد بودن باعث می‌شود تجهیزات برندهای مختلف به‌ راحتی در کنار هم قرار بگیرند و فضای شبکه به‌ شکل اصولی مدیریت شود.

انواع رک شبکه

رک‌های شبکه با توجه به محل نصب، ظرفیت تجهیزات و شرایط محیطی و کاربری در سه دسته اصلی قرار می‌گیرند. در ادامه هر یک از این مدل‌ها را به‌ صورت جداگانه بررسی می‌کنیم.

1.    رک ایستاده (Floor Standing Rack)

رک ایستاده روی زمین نصب می‌شود و مناسب شبکه‌های متوسط تا بزرگ، اتاق سرور و دیتاسنترها است. این رک فضای کافی برای نصب تجهیزات متعدد و سنگین مانند سرورها، سوئیچ‌ها و UPS فراهم می‌کند و امکان توسعه شبکه در آینده را دارد. مهم‌ترین ویژگی‌های رک ایستاده شامل ارتفاع و ظرفیت بالا، تحمل وزن تجهیزات سنگین، دسترسی از جلو و عقب، امکان نصب فن و پاور ماژول و سازگاری با توسعه بلند مدت شبکه است.

2.    رک دیواری (Wall Mount Rack)

رک دیواری به دیوار نصب می‌شود و برای فضاهایی که امکان استفاده از رک ایستاده نیست، طراحی شده است. این رک‌ها در دفاتر کوچک، فروشگاه‌ها و بخش‌های فرعی ساختمان کاربرد دارند و تجهیزات سبک شبکه مانند سوئیچ، مودم، روتر و پچ‌پنل را به صورت منظم و ایمن سازماندهی می‌کنند. مهم‌ترین ویژگی‌های آن ابعاد جمع‌وجور، اشغال نکردن فضای کف، دسترسی سریع به کابل‌ها و هزینه اقتصادی‌تر نسبت به رک ایستاده است.

3.    رک Outdoor (رک شبکه بیرونی)

رک Outdoor برای نصب تجهیزات شبکه در فضای باز و شرایط محیطی سخت طراحی شده است و در پروژه‌های صنعتی، مخابراتی یا سیستم‌های نظارتی کاربرد دارد. این رک‌ها مقاوم در برابر آب، گردوغبار و تغییرات دما هستند و امنیت فیزیکی بالایی با درب قفل‌دار دارند. همچنین سیستم تهویه یا خنک‌ کننده مخصوص محیط بیرونی باعث حفظ پایداری شبکه می‌شود.

اجزای رک چیست؟

هر رک شبکه از چند بخش و قطعه کلیدی تشکیل شده که عملکرد صحیح و ایمن تجهیزات را تضمین می‌کند. مهم‌ترین اجزا عبارتند از:

فریم اصلی

این بخش ستون‌ها و شاسی فلزی رک را تشکیل می‌دهد و ساختار کلی را محکم نگه می‌دارد. فریم با پیچ و جوش مقاوم شده تا وزن تجهیزات سنگین و شوک‌های ناگهانی مانند ضربه یا لرزش را تحمل کند.

ریل‌های نصب

ریل‌های عمودی استاندارد ۱۹ اینچ، محل نصب سرورها، سوئیچ‌ها و سایر دستگاه‌های رک‌مونت هستند. سوراخ‌های استاندارد روی ریل امکان نصب دقیق تجهیزات در ارتفاع دلخواه را فراهم می‌کنند.

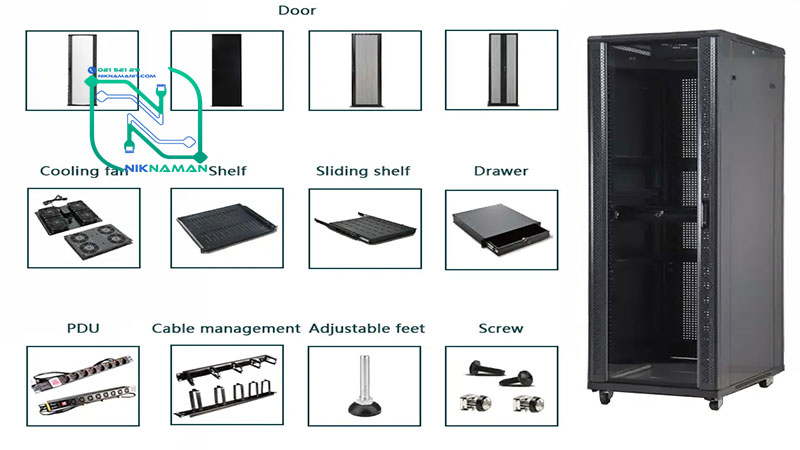

اجزای رک شبکه شامل فریم مقاوم، ریل استاندارد، درب قفل‌دار، پنل جانبی، پایه یا چرخ و سیستم تهویه هستند.

درب‌های جلو و عقب

اغلب رک‌ها دارای درب شیشه‌ای یا فلزی هستند که با قفل بسته می‌شوند. این درب‌ها از ورود گردوغبار و دسترسی غیرمجاز جلوگیری می‌کنند و بعضاً سوراخ یا مشبک هستند تا جریان هوا برقرار شود.

پنل‌های جانبی

دیوارهای کناری قابل باز و بسته شدن، دسترسی به کابل‌ها و تجهیزات پشت رک را آسان می‌کنند و مدیریت فضای داخلی را تسهیل می‌کنند.

سقف و کف رک

سقف و کف رک ممکن است جامد یا متخلخل باشند. سقف معمولاً محل نصب فن و سیستم تهویه است و کف برای عبور کابل‌ها یا تثبیت رک تعبیه می‌شود.

پایه و چرخ

رک‌های ایستاده ممکن است پایه‌های قابل تراز یا چرخ داشته باشند. پایه‌ها رک را روی سطوح نامسطح تثبیت می‌کنند و چرخ‌ها امکان جابجایی آسان را فراهم می‌کنند.

سیستم تهویه و فن‌ها

فن‌ها و سیستم تهویه از گرم شدن تجهیزات جلوگیری می‌کنند و جریان هوای بهینه داخل رک را تضمین می‌کنند.

قفل و سیستم امنیتی

درب‌های قفل‌دار یا سیستم‌های پیشرفته‌تر مثل قفل اثرانگشت، امنیت فیزیکی تجهیزات داخل رک را افزایش می‌دهند.

ابعاد رک شبکه

ابعاد رک شبکه با دو معیار اصلی مشخص می‌شود: ارتفاع و عمق.

ارتفاع رک بر حسب یونیت (Unit – U) سنجیده می‌شود. هر یونیت معادل ۴۴.۴۵ میلی‌متر است. به عنوان مثال، یک رک ۱۲U می‌تواند تجهیزاتی با مجموع ارتفاع ۱۲ یونیت را در خود جای دهد. رک‌های بزرگ‌تر معمولاً بین ۱۸U تا ۴۷U تولید می‌شوند و ارتفاع دقیق با نیاز شبکه قابل انتخاب است.

عمق رک بسته به نوع آن متفاوت است و باید با عمق تجهیزات هماهنگ باشد. رک‌های دیواری معمولاً ۳۰ تا ۶۰ سانتی‌متر عمق دارند، در حالی که رک‌های ایستاده می‌توانند تا ۱۰۰ یا ۱۲۰ سانتی‌متر عمق داشته باشند تا سرورها و تجهیزات سنگین به‌ راحتی نصب شوند.

عرض استاندارد اکثر رک‌ها ۱۹ اینچ (حدود ۴۸.۲۶ سانتی‌متر) است که با اکثر تجهیزات شبکه سازگار است. انتخاب درست ارتفاع و عمق رک نقش مهمی در نصب تجهیزات، مدیریت کابل‌ها و تهویه مناسب داخل رک دارد و باعث کارایی و پایداری شبکه می‌شود.

نکات مهم در انتخاب رک شبکه مناسب

انتخاب و خرید رک شبکه مناسب تاثیر مستقیمی بر عملکرد، امنیت و قابلیت توسعه شبکه دارد. اولین نکته، برآورد دقیق تعداد تجهیزات و یونیت مورد نیاز است تا در آینده با کمبود فضا مواجه نشوید. همچنین عمق رک باید با ابعاد تجهیزات هماهنگ باشد تا نصب و کابل‌کشی به‌ درستی انجام شود. شرایط محیطی محل نصب نیز اهمیت بالایی دارد. برای فضاهای بسته و اداری، رک‌های دیواری یا ایستاده معمولی مناسب هستند، اما در محیط‌های صنعتی یا فضای باز باید از رک‌های Outdoor استفاده شود. در نهایت، توجه به تهویه مناسب، کیفیت ساخت بدنه و امکان افزودن تجهیزات در آینده، انتخابی هوشمندانه و مقرون‌ به‌ صرفه را تضمین می‌کند.

کاربرد رک شبکه

رک شبکه فراتر از نگه‌داری تجهیزات عمل می‌کند و نقش مهمی در امنیت، تهویه، سازمان‌دهی و توسعه شبکه دارد. استفاده از رک باعث می‌شود تجهیزات شبکه به‌ صورت منظم قرار گیرند و مدیریت کابل‌ها و نگهداری آن‌ها ساده‌تر شود.

• سازمان‌دهی تجهیزات شبکه

  رک شبکه امکان نگه‌داری منظم تجهیزاتی مانند سرورها، سوئیچ‌ها، مودم‌ها و روترها را فراهم می‌کند و دسترسی به آن‌ها را آسان‌تر می‌سازد.

• افزایش امنیت فیزیکی

  وجود درب‌های قفل‌شونده و ساختار مقاوم رک، از دسترسی غیرمجاز به تجهیزات جلوگیری کرده و امنیت فیزیکی شبکه را افزایش می‌دهد.

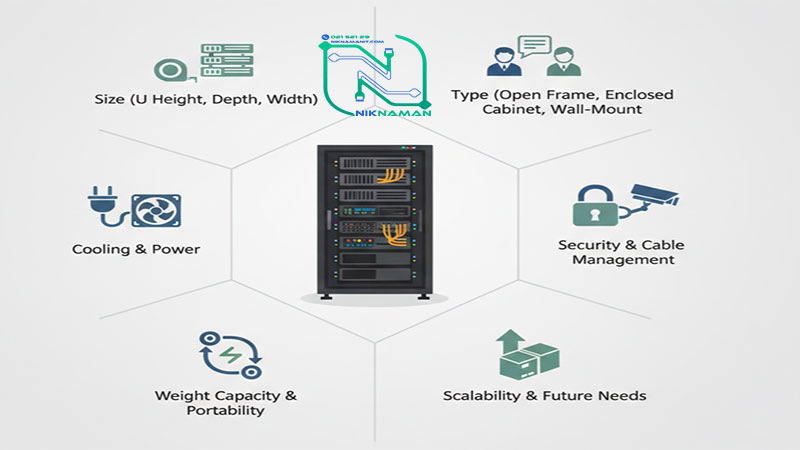

رک شبکه با نظم‌دهی تجهیزات و کابل‌ها، امنیت فیزیکی و تهویه را بهبود می‌دهد و توسعه آینده شبکه را ساده می‌کند.

• بهبود تهویه و خنک‌سازی

  طراحی مناسب جریان هوا و استفاده از فن‌های داخلی، از افزایش دمای تجهیزات جلوگیری می‌کند و در نتیجه، به افزایش طول عمر تجهیزات کمک می‌شود.

• مدیریت بهتر کابل‌ها

  رک با نظم‌دهی به کابل‌ها و جلوگیری از آشفتگی، فرآیند عیب‌یابی، تعمیر و نگهداری را ساده‌تر و سریع‌تر می‌کند.

• تسهیل نگهداری و عیب‌یابی

  چیدمان اصولی تجهیزات در رک، دسترسی سریع‌تر به قطعات و تجهیزات را ممکن می‌سازد و انجام تعمیر یا تعویض را بدون ایجاد اختلال گسترده در شبکه آسان‌تر می‌کند.

• آمادگی برای توسعه آینده شبکه

  با استفاده از رک، می‌توان در آینده تجهیزات جدیدی مانند سرورها، سوئیچ‌ها و سایر تجهیزات شبکه را بدون ایجاد بی‌نظمی فیزیکی به زیرساخت اضافه کرد.

• در شبکه‌های کوچک و دفاتر کاری

  رک شبکه به نظم‌دهی مودم‌ها، سوئیچ‌ها و کابل‌ها کمک می‌کند و دسترسی سریع‌تر به تجهیزات را فراهم می‌سازد.

• در دیتاسنترها

  رک‌ها محل مناسبی برای استقرار سرورها، UPS و سایر تجهیزات حیاتی هستند و در کنار امنیت، تهویه مناسب را نیز فراهم می‌کنند.

• در مراکز مخابراتی

  رک‌ها تجهیزات مربوط به انتقال داده و ارتباطات را به‌صورت منظم، ایمن و محافظت‌شده نگه می‌دارند.

• در محیط‌های صنعتی و Outdoor

  استفاده از رک، امکان نصب ایمن تجهیزات شبکه را در شرایط محیطی سخت و صنعتی فراهم می‌کند.

• در زیرساخت‌های مدرن

  در سیستم‌های نظارتی و هوشمندسازی ساختمان، رک نقش مهمی در متمرکزسازی تجهیزات در یک نقطه امن و منظم ایفا می‌کند.

جمع‌بندی

رک شبکه، ستون فقرات نظم، امنیت و بهره‌وری تجهیزات شبکه شماست. با انتخاب رک مناسب می‌توان سرورها، سوئیچ‌ها، مودم‌ها و سایر تجهیزات را به‌ صورت منظم و ایمن نگه داشت، تهویه و مدیریت کابل‌ها را بهینه کرد و نگهداری را ساده نمود. شناخت اجزای کلیدی رک مانند فریم، ریل‌های نصب، درب‌ها، پنل‌های جانبی و تجهیزات تهویه، به شما کمک می‌کند تا شبکه‌ای امن، مرتب و آماده توسعه داشته باشید. انتخاب درست ابعاد و نوع رک بر اساس نیاز فعلی و فضای رشد آینده، کلید عملکرد بهینه شبکه در دفاتر کوچک، دیتاسنترها و پروژه‌های صنعتی است.
