اگر تا به حال به اتاقهای مانیتورینگ یا بانکها دقت کرده باشید، جعبههای فلزی بزرگی را دیدهاید که چراغهای رنگی داخل آنها چشمک میزنند. این جعبهها که به آنها ‘رک شبکه’ گفته میشود، خانه و نظمدهنده تجهیزات شبکه شما هستند. بدون رک، سرورها، سوئیچها و دیگر تجهیزات شبکه میتوانند بههم ریخته و حتی آسیبپذیر شوند. در این مقاله، با انواع رک، اجزا و کاربردهای آن آشنا میشوید تا بهترین انتخاب را برای دفتر، دیتاسنتر یا پروژههای صنعتی خود داشته باشید.
رک شبکه چیست؟
رک شبکه یک محفظه فلزی استاندارد است که برای نصب، نگهداری و سازماندهی تجهیزات شبکه مانند سرور، سوئیچ، روتر، پچپنل و UPS استفاده میشود. این تجهیزات به صورت عمودی و منظم داخل رک قرار میگیرند تا دسترسی، مدیریت و نگهداری آنها ساده و ایمن باشد. رکها معمولاً بر اساس استاندارد ۱۹ اینچ طراحی میشوند تا تجهیزات رکمونت بدون نیاز به تغییر یا تنظیم خاص داخل آن نصب شوند. این استاندارد بودن باعث میشود تجهیزات برندهای مختلف به راحتی در کنار هم قرار بگیرند و فضای شبکه به شکل اصولی مدیریت شود.
انواع رک شبکه
پیشتر توضیح دادیم که رک چیست و چه نقشی در زیرساخت شبکه دارد. رکهای شبکه بر اساس محل نصب، ظرفیت تجهیزات و شرایط محیطی در سه دسته اصلی قرار میگیرند که در ادامه هر یک از این مدلها را بهصورت جداگانه بررسی میکنیم.
1.رک ایستاده (Floor Standing Rack)
رک ایستاده روی زمین نصب میشود و مناسب شبکههای متوسط تا بزرگ، اتاق سرور و دیتاسنترها است. این رک فضای کافی برای نصب تجهیزات متعدد و سنگین مانند سرورها، سوئیچها و UPS فراهم میکند و امکان توسعه شبکه در آینده را دارد. مهمترین ویژگیهای رک ایستاده شامل ارتفاع و ظرفیت بالا، تحمل وزن تجهیزات سنگین، دسترسی از جلو و عقب، امکان نصب فن و پاور ماژول و سازگاری با توسعه بلند مدت شبکه است.
2.رک دیواری (Wall Mount Rack)
رک دیواری به دیوار نصب میشود و برای فضاهایی که امکان استفاده از رک ایستاده نیست، طراحی شده است. این رکها در دفاتر کوچک، فروشگاهها و بخشهای فرعی ساختمان کاربرد دارند و تجهیزات سبک شبکه مانند سوئیچ، مودم، روتر و پچپنل را به صورت منظم و ایمن سازماندهی میکنند. مهمترین ویژگیهای آن ابعاد جمعوجور، اشغال نکردن فضای کف، دسترسی سریع به کابلها و هزینه اقتصادیتر نسبت به رک ایستاده است.
3.رک Outdoor (رک شبکه بیرونی)
رک Outdoor برای نصب تجهیزات شبکه در فضای باز و شرایط محیطی سخت طراحی شده است و در پروژههای صنعتی، مخابراتی یا سیستمهای نظارتی کاربرد دارد. این رکها مقاوم در برابر آب، گردوغبار و تغییرات دما هستند و امنیت فیزیکی بالایی با درب قفلدار دارند. همچنین سیستم تهویه یا خنک کننده مخصوص محیط بیرونی باعث حفظ پایداری شبکه میشود.
از آنجا که رک در دسته تجهیزات پسیو شبکه قرار میگیرد، برای درک بهتر جایگاه آن در زیرساخت شبکه پیشنهاد میکنیم مقاله تفاوت تجهیزات اکتیو و پسیو شبکه را مطالعه کنید.

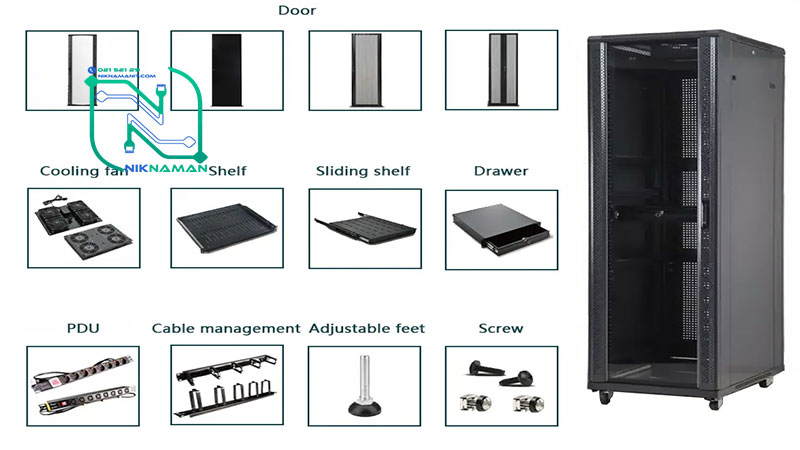

اجزای رک چیست؟
هر رک شبکه از چند بخش و قطعه کلیدی تشکیل شده که عملکرد صحیح و ایمن تجهیزات را تضمین میکند. مهمترین اجزا عبارتند از:
فریم اصلی
این بخش ستونها و شاسی فلزی رک را تشکیل میدهد و ساختار کلی را محکم نگه میدارد. فریم با پیچ و جوش مقاوم شده تا وزن تجهیزات سنگین و شوکهای ناگهانی مانند ضربه یا لرزش را تحمل کند.
ریلهای نصب
ریلهای عمودی استاندارد ۱۹ اینچ، محل نصب سرورها، سوئیچها و سایر دستگاههای رکمونت هستند. سوراخهای استاندارد روی ریل امکان نصب دقیق تجهیزات در ارتفاع دلخواه را فراهم میکنند.
هر رک شبکه شامل اجزای فریم اصلی، ریل نصب، دربها، پنلها، سیستم تهویه و قفل است تا تجهیزات ایمن و منظم باقی بمانند.
دربهای جلو و عقب
اغلب رکها دارای درب شیشهای یا فلزی هستند که با قفل بسته میشوند. این دربها از ورود گردوغبار و دسترسی غیرمجاز جلوگیری میکنند و بعضاً سوراخ یا مشبک هستند تا جریان هوا برقرار شود.
پنلهای جانبی
دیوارهای کناری قابل باز و بسته شدن، دسترسی به کابلها و تجهیزات پشت رک را آسان میکنند و مدیریت فضای داخلی را تسهیل میکنند.
سقف و کف رک
سقف و کف رک ممکن است جامد یا متخلخل باشند. سقف معمولاً محل نصب فن و سیستم تهویه است و کف برای عبور کابلها یا تثبیت رک تعبیه میشود.
پایه و چرخ
رکهای ایستاده ممکن است پایههای قابل تراز یا چرخ داشته باشند. پایهها رک را روی سطوح نامسطح تثبیت میکنند و چرخها امکان جابجایی آسان را فراهم میکنند.
سیستم تهویه و فنها
فنها و سیستم تهویه از گرم شدن تجهیزات جلوگیری میکنند و جریان هوای بهینه داخل رک را تضمین میکنند.
قفل و سیستم امنیتی
دربهای قفلدار یا سیستمهای پیشرفتهتر مثل قفل اثرانگشت، امنیت فیزیکی تجهیزات داخل رک را افزایش میدهند.
ابعاد رک شبکه
ابعاد رک شبکه با دو معیار اصلی مشخص میشود: ارتفاع و عمق. ارتفاع رک بر حسب یونیت (Unit – U) سنجیده میشود. هر یونیت معادل ۴۴.۴۵ میلیمتر است. به عنوان مثال، یک رک ۱۲U میتواند تجهیزاتی با مجموع ارتفاع ۱۲ یونیت را در خود جای دهد. رکهای بزرگتر معمولاً بین ۱۸U تا ۴۷U تولید میشوند و ارتفاع دقیق با نیاز شبکه قابل انتخاب است.
عمق رک بسته به نوع آن متفاوت است و باید با عمق تجهیزات هماهنگ باشد. رکهای دیواری معمولاً ۳۰ تا ۶۰ سانتیمتر عمق دارند، در حالی که رکهای ایستاده میتوانند تا ۱۰۰ یا ۱۲۰ سانتیمتر عمق داشته باشند تا سرورها و تجهیزات سنگین به راحتی نصب شوند.
عرض استاندارد اکثر رکها ۱۹ اینچ (حدود ۴۸.۲۶ سانتیمتر) است که با اکثر تجهیزات شبکه سازگار است. انتخاب درست ارتفاع و عمق رک نقش مهمی در نصب تجهیزات، مدیریت کابلها و تهویه مناسب داخل رک دارد و باعث کارایی و پایداری شبکه میشود.
قبل از تجهیز رک، حتماً با اصول کابل کشی ساخت یافته شبکه آشنا شوید تا از عملکرد پایدار و بدون اختلال شبکه مطمئن شوید.

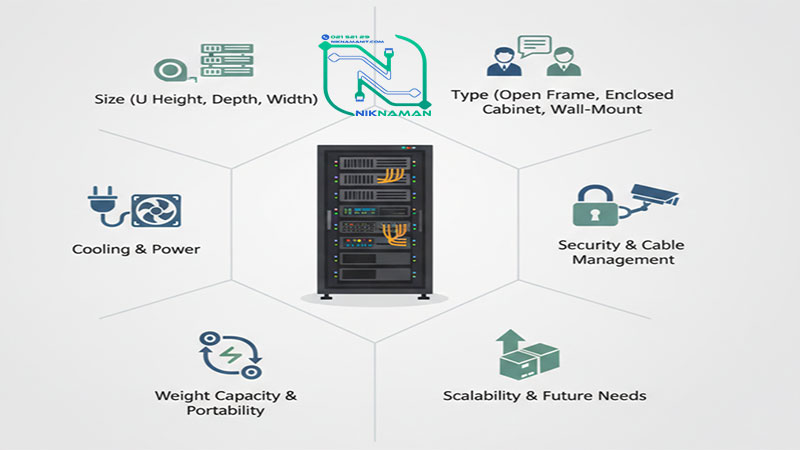

نکات مهم در انتخاب رک شبکه مناسب
انتخاب رک شبکه مناسب تاثیر مستقیمی بر عملکرد، امنیت و قابلیت توسعه شبکه دارد. اولین نکته، برآورد دقیق تعداد تجهیزات و یونیت مورد نیاز است تا در آینده با کمبود فضا مواجه نشوید. همچنین عمق رک باید با ابعاد تجهیزات هماهنگ باشد تا نصب و کابلکشی به درستی انجام شود. شرایط محیطی محل نصب نیز اهمیت بالایی دارد. برای فضاهای بسته و اداری، رکهای دیواری یا ایستاده معمولی مناسب هستند، اما در محیطهای صنعتی یا فضای باز باید از رکهای Outdoor استفاده شود. در نهایت، توجه به تهویه مناسب، کیفیت ساخت بدنه و امکان افزودن تجهیزات در آینده، انتخابی هوشمندانه و مقرون به صرفه را تضمین میکند.
کاربرد رک شبکه
رک شبکه فراتر از نگهداری تجهیزات عمل میکند و نقش مهمی در امنیت، تهویه، سازماندهی و توسعه شبکه دارد. استفاده از رک باعث میشود تجهیزات شبکه به صورت منظم قرار گیرند و مدیریت کابلها و نگهداری آنها سادهتر شود.
●سازماندهی تجهیزات شبکه
نگهداری سرورها، سوئیچها، مودمها و روترها به صورت منظم و دسترسی آسان به آنها فراهم میشود.
●افزایش امنیت فیزیکی
دربهای قفلشونده و ساختار محکم رک، دسترسی غیرمجاز به تجهیزات شبکه را محدود میکنند.
●بهبود تهویه و خنکسازی
جریان هوای مهندسی شده و فنهای داخلی از گرم شدن تجهیزات جلوگیری میکنند و طول عمر آنها را افزایش میدهند.
رک شبکه تجهیزات را منظم، ایمن و خنک نگه میدارد و مدیریت کابلها و توسعه شبکه را سادهتر میکند.
●مدیریت کابلها
نظمدهی کابلها و جلوگیری از بهمریختگی، عیبیابی و تعمیرات تجهیزات را ساده میکند.
●تسهیل نگهداری و عیبیابی
دسترسی سریع به تجهیزات برای تعویض یا تعمیر قطعات بدون ایجاد اختلال در شبکه ممکن میشود.
●آمادگی برای توسعه آینده شبکه
امکان اضافه کردن سرورها، سوئیچها و سایر تجهیزات جدید بدون ایجاد آشفتگی فیزیکی فراهم میشود.
●کاربرد در شبکههای کوچک و دفاتر
رک شبکه مودمها، سوئیچها و کابلها را منظم کرده و دسترسی سریع به تجهیزات را فراهم میکند.
●کاربرد در دیتاسنترها
رکها سرورها، UPS و تجهیزات حیاتی را در یک مکان امن مستقر کرده و تهویه مناسبی فراهم میکنند.
●کاربرد در مراکز مخابراتی
رکها تجهیزات انتقال داده و ارتباطات را منظم و محافظت شده نگه میدارند.
●کاربرد در محیطهای صنعتی و Outdoor
امکان نصب ایمن تجهیزات شبکه در شرایط محیطی سخت فراهم میشود.
●کاربرد در زیرساختهای مدرن
تمرکز تجهیزات در یک نقطه امن در سیستمهای نظارتی و هوشمندسازی ساختمان انجام میشود.
جمعبندی
رک شبکه، ستون فقرات نظم، امنیت و بهرهوری تجهیزات شبکه شماست. با انتخاب رک مناسب میتوان سرورها، سوئیچها، مودمها و سایر تجهیزات را به صورت منظم و ایمن نگه داشت، تهویه و مدیریت کابلها را بهینه کرد و نگهداری را ساده نمود. شناخت اجزای کلیدی رک مانند فریم، ریلهای نصب، دربها، پنلهای جانبی و تجهیزات تهویه، به شما کمک میکند تا شبکهای امن، مرتب و آماده توسعه داشته باشید. انتخاب درست ابعاد و نوع رک بر اساس نیاز فعلی و فضای رشد آینده، کلید عملکرد بهینه شبکه در دفاتر کوچک، دیتاسنترها و پروژههای صنعتی است.
